Противовоздушная оборона: как сбивают ракеты и дроны

Коротко

• Противовоздушная оборона — это не «одна большая ракета на крыше города», а несколько слоёв: радары, истребители, зенитные комплексы, пушки, ПЗРК и уже дроны-перехватчики.
• Цикл всегда один и тот же: обнаружить, сопровождать, распознать, принять решение, поразить. Без первых трёх шагов пуск почти ничего не даёт.
• Одного комплекса на всю страну не существует. Дальняя система не умеет дёшево сбивать рои дешёвых дронов, а пушка не достанет баллистическую цель.
• Украинское небо сейчас держит смесь советских С-300 и «Бук» с западными Patriot, NASAMS, IRIS-T, SAMP/T и Gepard — плюс мобильные огневые группы.
• Самая острая проблема не «есть ли ПВО», а экономика перехвата: дорогой ракетой гонять дешёвый дрон — путь к истощению боекомплекта.
• Гражданским во время тревоги нужны укрытия и тишина в эфире, а не съёмка пусков с балкона. Координаты комплексов — это разведданные.

Так выглядит рабочая рамка. Дальше — как это устроено на самом деле, без героических плакатов и без паники «ничего не работает».

Противовоздушная оборона — совокупность сил и средств, которые обнаруживают воздушные цели и пытаются их сорвать: самолёты, вертолёты, крылатые и баллистические ракеты, ударные дроны. В военной речи это часто звучит как ПВО, в натовской — как часть интегрированной противовоздушной и противоракетной обороны. Разница не в буквах. Разница в том, что современная система уже не «стреляет в небо наугад», а сшивает датчики, командные пункты и разное оружие в одну сеть.

Если коротко ответить на запрос «что это и зачем»: ПВО уменьшает ущерб от ударов с воздуха. Не до нуля. Никогда до нуля. Она выигрывает время, сбивает часть целей, заставляет противника тратить более дорогие ракеты и более сложные маршруты. По политике НАТО в отношении интегрированной обороны именно многослойность — радары, истребители, наземные и морские комплексы разной дальности — даёт шанс против всего спектра угроз, от малых беспилотников до баллистики. Это не лозунг, а инженерная необходимость.

Дальше разберём механику, слои, конкретные комплексы, украинский опыт и то, что стоит делать обычному человеку, когда в телефоне завывает тревога.

Из чего состоит противовоздушная оборона

Люди часто рисуют в голове одну картинку: установка, ракета, вспышка. Живая система выглядит иначе. Без сенсоров и связи пусковая — это просто дорогой прицеп. Без людей, которые умеют читать воздушную обстановку, даже новейший радар даёт кашу из меток.

Типичный «скелет» такой:

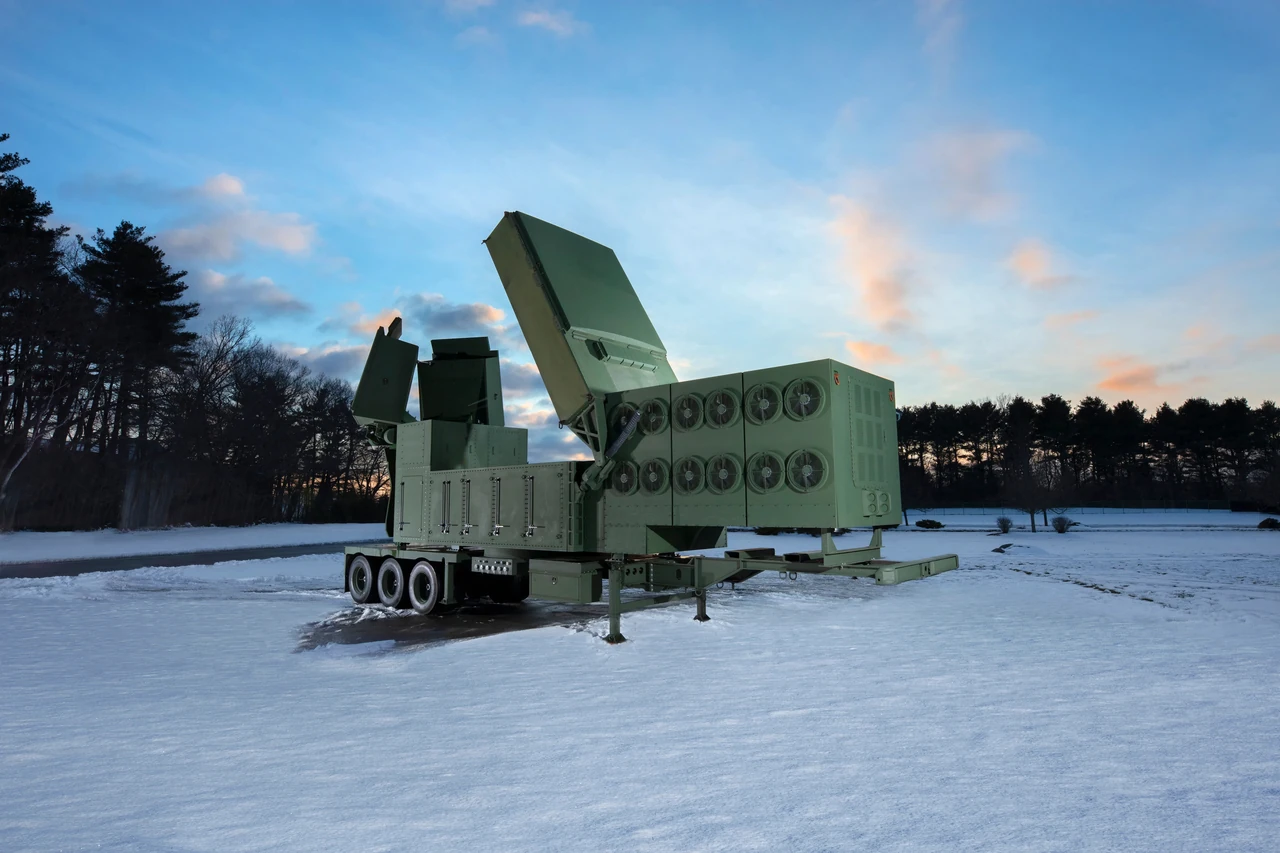

• Сенсоры. Обзорные радиолокационные станции, высотомеры, пассивные средства радиотехнической разведки, оптика, акустика, спутниковые предупреждения о пусках.
• Командование и связь. Пункты наведения, автоматизированные системы боевого управления, защищённые каналы между батареями и истребительной авиацией.
• Средства поражения. Зенитные ракетные комплексы разной дальности, зенитная артиллерия, переносные ПЗРК, истребители, всё чаще — дроны-перехватчики.
• Обеспечение. Транспорт, маскировка, инженерное прикрытие позиций, ремонт, боекомплект, радиоэлектронная борьба.

Эти блоки держатся один на другом. Радар без канала на батарею видит цель и молчит в пустоту. Батарея без внешнего целеуказания стреляет позже, чем могла бы. А боекомплект без логистики заканчивается на третьей массированной атаке, даже если расчёты работают безупречно.

Отдельно стоит пассивная часть, о которой редко вспоминают в разговорах о «сбито / не сбито». Рассредоточение объектов, ложные цели, светомаскировка, укрытия трансформаторов, бетон над критическими узлами. Это тоже оборона воздушного пространства, только без фейерверка. На практике именно она часто спасает то, что ракета не успела перехватить.

Как работает цикл: от метки на экране до пуска

Любой перехват — это гонка с часами. Крылатая ракета может лететь низко, прячась за рельефом. Баллистическая — наоборот, появляется поздно и очень быстро. Дрон-камикадзе ползёт медленно, но их много, и радиолокационный портрет у него маленький, почти обидный.

Цепочка решения обычно такая:

1. Обнаружение. Радар или другой датчик видит отражение, тёплое пятно, радиосигнал.
2. Сопровождение. Система строит траекторию: куда летит, с какой скоростью, на какой высоте.
3. Распознавание. Своё / чужое, самолёт / ракета / птица / помеха. Здесь ошибки стоят дороже всего.
4. Целераспределение. Какая батарея, какой канал, какая ракета или очередь пушки.
5. Пуск и наведение. Радиокомандное, активная радиолокационная головка, инфракрасный захватчик, лазерный луч — зависит от комплекса.
6. Оценка поражения. Сбила или нет. Если нет — повторный канал, другой слой, другая позиция.

На бумаге это линейно. Ночью, когда одновременно идут несколько десятков целей разными коридорами, линейность исчезает. Оператору нужно успеть не «нажать красиво», а не потратить дефицитную ракету средней дальности на дрон, который может снять пулемётная группа за городом.

Радары тоже не всевидящие. Низкая высота, складки местности, дождь, дипольные отражатели, постановка помех — всё это режет дальность обнаружения. Поэтому нормальная ПВО ставит обзорные станции эшелонированно и дублирует их пассивной разведкой. Один «большой купол» на всю область — красивая метафора и плохая инженерия.

Слои обороны: зачем столько разных комплексов

Слой — это не модный термин со слайдов. Это ответ на простую физику. Ракета, которая умеет ловить баллистическую цель на десятках километров, слишком дорогая и слишком «слепая» в упор. ПЗРК, который солдат носит на плече, не достанет то, что летит на стратосферной высоте. Если убрать средний слой, между «далеко» и «у забора» образуется дыра, куда пролезают крылатые ракеты.

Условная, но рабочая схема слоёв выглядит так:

Цифры в таблице — ориентиры, не паспорт завода. Дальность зависит от ракеты в контейнере, высоты цели, радиогоризонта и того, есть ли внешняя подсветка. Patriot с ракетой PAC-2 и PAC-3 — это вообще разные инструменты в одном семействе: одна лучше работает по аэродинамическим целям на большей дистанции, другая — по баллистике кинетическим попаданием.

Дальняя и средняя дистанция

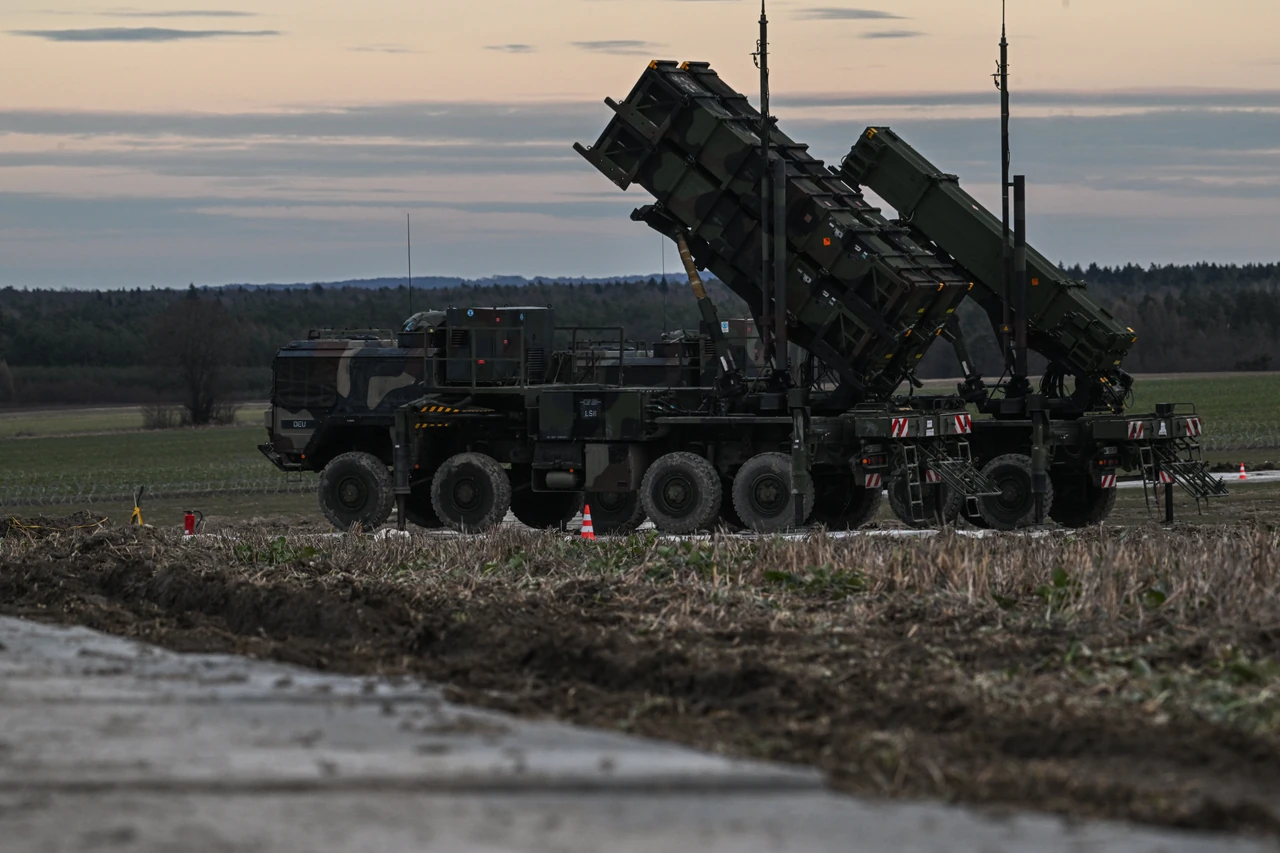

Здесь живут громкие имена, которые попадают в заголовки. MIM-104 Patriot — мобильный американский комплекс, который в версиях PAC-2/PAC-3 работает и по самолётам, и по тактической баллистике. По открытым данным производителей и справочников, дальность идёт на десятки километров и может превышать 100 км для отдельных ракет, высота перехвата — порядка двух десятков километров и выше, опять же в зависимости от варианта. Радар батареи видит дальше, чем летит сама ракета. Это нормально: сначала обнаружить, потом решить, стоит ли стрелять.

NASAMS, норвежско-американская связка Kongsberg и RTX, стреляет ракетами AIM-120 AMRAAM, а в более новых конфигурациях — AMRAAM-ER и даже AIM-9X. Для NASAMS 2 с «обычным» AMRAAM часто называют ориентир около 40 км, для ER — около 50–60 км. Радар Sentinel держит сопровождение значительно дальше. Комплекс любят за сетевость: пусковые можно разбрасывать, а не ставить «толпой у радара».

Немецкий IRIS-T SLM берёт инфракрасную ракету с авиационной биографией и ставит её на землю. Дальность SLM — до 40 км, высота — до 20 км. Более короткий SLS работает примерно на 12 км. Французско-итальянский SAMP/T с ракетой Aster 30 закрывает дальний слой: до около 120 км по аэродинамическим целям и имеет канал против тактической баллистики. Это как раз тот случай, когда «ещё один Patriot» — не единственный способ прикрыть небо.

Малая дистанция, пушки и ПЗРК

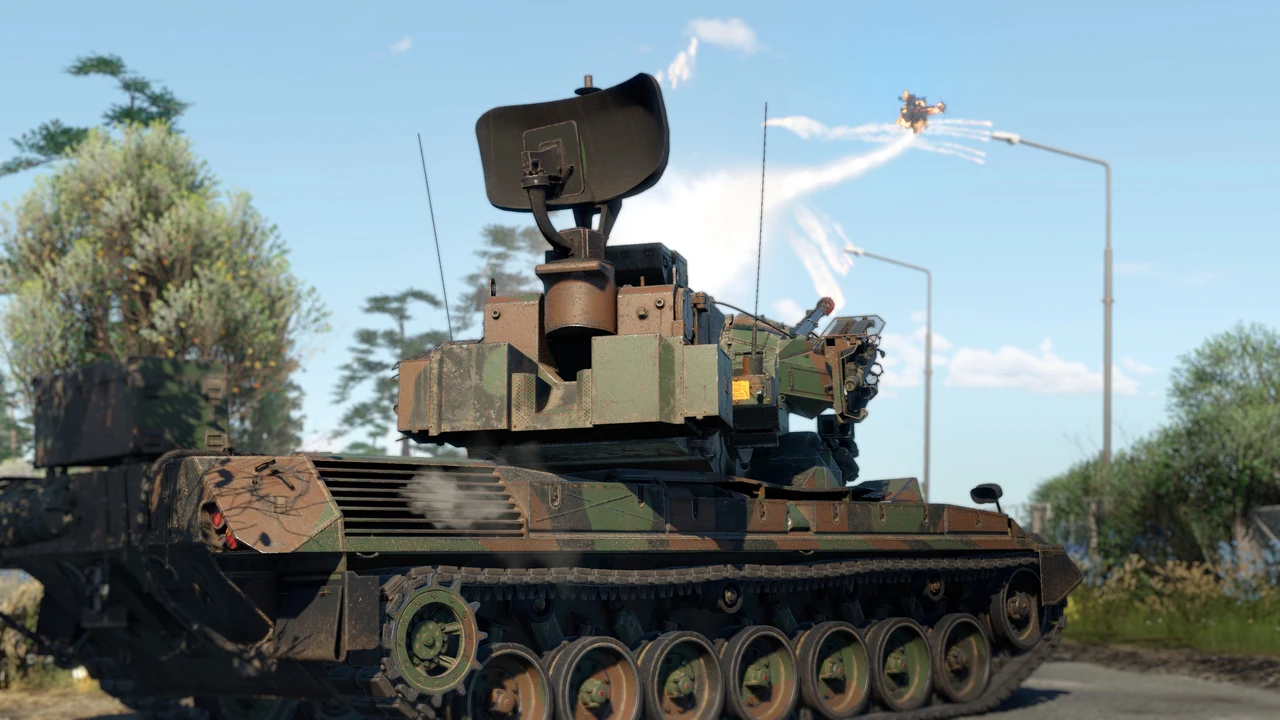

На этом слое война стала самой громкой для городов. Gepard — немецкая ЗСУ с двумя 35-мм пушками Oerlikon, эффективная дальность порядка 4–5,5 км. Темп большой, очередь короткая. Против дешёвого ударного дрона это часто рациональнее, чем ракета за миллионы. Первые машины пришли в Украину в июле 2022-го, и именно они быстро получили прозвище «убийца шахедов» — не потому, что магия, а потому, что боеприпас дешевле и очередь успевает.

ПЗРК — Stinger, Mistral, советские «Игла» — это плечо пехотинца и последняя линия у объекта. Инфракрасная головка ловит тепло двигателя. Есть ещё лазерные «лучевые» схемы, где ракета едет в луче, который оператор держит на цели. Дальность — несколько километров. Этого мало для баллистики и слишком много, чтобы игнорировать вертолёт над посадкой.

Мобильные огневые группы на пикапах с пулемётами, прожекторами, тепловизорами и ПЗРК выглядят «несолидно» лишь в кабинете. Замечал, как после ночной атаки гражданские в чатах пишут, что «небо держат дядьки с Максимом». Ирония в том, что дядьки с крупнокалиберным пулемётом действительно снимают часть дронов, если их грамотно расставили на маршрутах. Это не замена NASAMS. Это клей, без которого средний слой обанкротится.

Какие системы держат украинское небо

До 2004 года в Украине отдельно существовали Войска противовоздушной обороны, потом их свели с Воздушными силами. На старте полномасштабного вторжения костяк составляли советские С-300 и «Бук-М1», плюс малая ПВО Сухопутных войск. Это не «старый хлам в музее»: по самолётам и крылатым ракетам эти комплексы отработали тысячи циклов. Проблема была в количестве, износе радаров и в том, что баллистику и массированные рои дронов эта архитектура не проектировалась переваривать каждую ночь.

Западный слой наращивали кусками. По хронике DW, Stinger пошли ещё до февраля 2022-го, Gepard — с июля, NASAMS и IRIS-T — осенью 2022-го, первый Patriot — в апреле 2023-го от Германии, дальше подтянулись США, Нидерланды и другие партнёры. SAMP/T передавали Франция и Италия. Рядом встали Hawk, Avenger, Crotale, Aspide, Stormer, позже — истребители F-16 как воздушный слой. Получился уникальный зоопарк. Инженерам от этого не сладко. Противнику — тоже, потому что одна и та же помеха не глушит все головки одинаково.

Сравнить «кто круче» одной строкой не выйдет. Другое дело — понять, зачем каждый стоит в строю.

Открытые оценки по NASAMS показывают, насколько средний слой умеет работать, когда есть ракеты: в ноябре 2022-го комплекс отчитался о 10 из 10 целей в одном эпизоде, позже — о сотнях сбитых ракет и дронов с высоким процентом попаданий. Это не «ПВО непобедима». Это доказательство, что правильный слой против правильной цели даёт результат. Той же ракетой гонять каждый одиночный дрон над полем — другая арифметика, уже грустная.

Отдельное украинское изобретение — гибриды вроде FrankenSAM: западная ракета на советской пусковой или наоборот, чужой радар, своя машина. Выглядит как гаражный тюнинг. По опыту разговоров с людьми, которые видели такие связки ближе, чем телеграм-канал, это не романтика, а ответ на дефицит. Когда «правильной» системы мало, соединяют то, что стреляет, с тем, что ездит.

Дроны изменили правила, и это уже не эпизод

Классическую ПВО строили под самолёты и сравнительно небольшое количество ракет. Рои барражирующих боеприпасов ломают эту экономику. Один ударный дрон стоит на порядки дешевле зенитной ракеты средней дальности. Если отвечать «элитным» боекомплектом на каждую ночь с десятками целей, склад опустеет быстрее вражеского.

Отсюда три рабочих ответа, которые сейчас накладываются один на другой:

• Более дешёвый кинетический слой: пушки, пулемёты, ПЗРК, специализированные зенитные модули.
• Радиоэлектронная борьба: глушение навигации, срыв канала управления, «посадка» дрона без взрыва ракеты.
• Дроны против дронов. Перехватчик, который сам стоит соразмерно с целью, а не как квартира в центре.

Ни один из трёх не отменяет другие. РЭБ не всегда берёт дрон с инерциалкой и камерой. Пушка не видит далеко в непогоду без радара. Перехватчик не успевает, если цель уже над крышами. Поэтому «серебряной пули» нет. Есть черновая работа: резать маршруты заранее, подсвечивать коридоры прожекторами, ставить посты не там, где удобно парковаться, а там, где дроны реально летят вдоль рек и ЛЭП.

Ещё один сдвиг — маскировка самих комплексов. Пуск видно за десятки километров. Вражеские дроны-разведчики ищут именно вспышку и пыль после старта. Поэтому батареи кочуют, ставят ложные позиции, работают из засады. На практике гражданские, которые снимают «красивый пуск» и мгновенно выкладывают геометку, делают вражескую работу бесплатно. Это не абстрактная мораль. Это координата для удара в ответ.

Что из этого стоит знать гражданским

Военная часть ПВО — зона Воздушных сил, ПВО Сухопутных войск и смежных подразделений. Гражданская часть — ваша. И она проще, чем кажется, если не выдумывать себе роли наблюдателя со штативом.

Когда звучит воздушная тревога, логика такая:

1. Зайти в укрытие, метро, подвал, внутреннюю комнату. Правило двух стен до сих пор работает лучше, чем «я в коридоре посмотрю в окно».
2. Не снимать пуски, трассы, падения обломков и не светить геолокацию в соцсетях до официальных сводок.
3. Держаться подальше от окон. Обломки перехваченной ракеты тоже падают, иногда далеко от места взрыва в воздухе.
4. Не «ехать посмотреть, что там горит». Спасателям нужен проезд, а не кортеж любопытных.
5. После отбоя не собирать обломки «на сувенир». Это взрывоопасно и ещё и доказательство для следствия.

Сирена не означает, что «уже стреляют». И тишина после сирены не означает, что «пронесло, можно на балкон». По наблюдениям, худшие решения люди принимают именно в эти 10–15 минут между первым воем и первым взрывом: выйти покурить, снять «для истории», написать соседям точный адрес вспышки. История потом пишется без вас, если обломок зашёл в остекление.

Отдельно о мифах в чатах. «Всё сбили» после массированного удара почти никогда не бывает правдой в абсолюте. «Ничего не работает», когда часть целей упала в поля и на окраинах, тоже ложь. ПВО оценивают не по одному ночному видео, а по тому, живы ли электростанции, мосты, депо, жилые кварталы, которые должны были стать точкой удара. Это холоднее, чем эмоция в мессенджере, и честнее.

Типичные ошибки, когда говорят о ПВО

Первая: путать дальность комплекса с радиусом «зонтика» над городом. Ракета не рисует полусферу, внутри которой всем уютно. У неё есть сектор, высотный коридор, время реакции и ограниченное количество каналов. Две цели с противоположных сторон — уже развилка.

Вторая: считать более дорогой комплекс универсальным. Patriot, который сбивает баллистическую ракету, можно формально нацелить и на дрон. Вопрос цены и боекомплекта. Это как тушить костёр из чашки эспрессо: технически жидкость есть, стратегически вы дурак.

Третья: «если слышны взрывы, значит, ПВО не сработала». Часто как раз наоборот: сработала, и вы слышите перехват или падение обломков. Без радара с дивана этого не различить. Поэтому официальные сводки после отбоя весят больше, чем звуковая догадка.

Четвёртая: забывать об авиации. Истребитель с ракетой «воздух–воздух» — тоже слой ПВО, только подвижный. F-16 и советские машины закрывают то, до чего наземная батарея не достаёт или не успевает. Без пилотов «наземный щит» становится дырявым на большой высоте и на большой скорости.

Пятая, уже почти бытовая. Люди просят «ещё один Patriot в каждый район». Батарея — это радар, пункт управления, пусковые, генераторы, охрана, логистика ракет. Её не ставят на детскую площадку, потому что тогда она проживёт до первого контрудара. Лучше меньше позиций, которые живут, чем много, которые светятся.

Что с этим делать дальше

Если вы читаете это как гражданин, а не как офицер наведения, практический вывод один: не мешать тем, кто работает, и не подставлять себя. Тревога — в укрытие. Пуски — не в камеру. Обломки — не в карман. Для понимания картины достаточно официальных каналов Воздушных сил и местной власти, а не карты «точных прилётов» от анонима из соседнего чата.

Если тема задела глубже — смотрите не на отдельные названия комплексов, а на слои. Дальний, средний, малый, пушечный, радиоэлектронный, воздушный. Страна, которая закрывает лишь один из них, рано или поздно платит дырой в другом. Украинский опыт последних лет как раз об этом: зоопарк систем раздражает генштаб и спасает города, потому что противник не бьёт в одну уязвимость.

И ещё. ПВО — не щит из комикса, который можно «включить на 100%». Это ремесло с радарами, очередями, дефицитом ракет и людьми, которые не спят, когда вы уже в коридоре с котом. Самое разумное, что мы можем сделать с этой стороны экрана, — дать им работать и самим не становиться ни мишенью, ни случайным корректировщиком.
