РСЗВ «Торнадо»: чем опасна эта реактивная система

Коротко

• РСЗВ «Торнадо» — не одна машина, а семейство: 122-мм «Торнадо-Г» (9К51М) и 300-мм «Торнадо-С» (9К515).
• «Торнадо-Г» — модернизированный «Град» на 40 направляющих, с автоматическим наведением и спутниковой навигацией; дальность новых 122-мм снарядов — до 40 км.
• «Торнадо-С» — глубокая модернизация «Смерча»: 12 труб калибра 300 мм, корректируемые ракеты 9М542, 9М544, 9М549, заявленная дальность до 120 км.
• Первое подтверждённое применение 300-мм варианта в Украине — март 2022 года, Покровск; далее Авдеевка, Красногоровка, Кривой Рог.
• Точность россияне оценивают как 0,3 % от дальности; независимые оценки для корректируемых ракет дают 5–15 м. Это уже не классический «ковёр», но и не стерильный аналог HIMARS.
• Для тыла главная угроза — дальность плюс кассетные боевые части. Для самой машины — медленная перезарядка, большой силуэт и контрбатарейная борьба.

РСЗВ «Торнадо» — российское семейство реактивных систем залпового огня двух калибров. 122-мм «Торнадо-Г» выросла из БМ-21 «Град», 300-мм «Торнадо-С» — из 9К58 «Смерч». Путаница начинается уже с названия: люди ищут «торнадо» и получают то погоду, то «Смерч», то сразу обе машины как одну. Это разные комплексы. Разные ракеты, разная дальность, разный смысл на поле боя.

Индексы, которыми оперируют справочники: 9К51М для «Г» и 9К515 для «С». Боевая машина 300-мм линии — 9А54, заряжает её транспортно-заряжающая 9Т255. В «градовской» ветке базовая машина — 2Б17М. Разработчик — тульское НПО «Сплав», к производству подключали Мотовилихинские заводы. Серийные «Торнадо-Г» поступили на вооружение российской армии с 2014 года, «Торнадо-С» — в 2016-м.

Зачем эта линейка: классический «Град» накрывает площадь, но бьёт недалеко и криво, а «Смерч» достаёт на десятки километров, однако подготовка и точность оставались советскими. Сюда добавили спутниковую навигацию, баллистический калькулятор, наведение из кабины, а в 300-мм ветке — корректируемые ракеты с индивидуальным полётным заданием. Звук знакомый: HIMARS, «Ольха». Сходство есть. Тождества нет.

Что скрывается за названием: две системы, одна «погодная» традиция

Советская реактивная артиллерия любила метеорологию. «Град», «Ураган», «Смерч». «Торнадо» встаёт в этот ряд, только уже как попытка не изобретать третий калибр, а перешить два имеющихся. По опыту разговоров в открытых военных чатах именно эта преемственность больше всего сбивает с толку: человек видит пакет труб на КамАЗе или «Урале» и говорит «торнадо», хотя перед ним обычный «Град» без новой аппаратуры.

Семейство задумано как замена, а не как музей рядом со старыми машинами. «Торнадо-Г» должна вытеснять БМ-21 в полках. «Торнадо-С» — работать там, где стоял «Смерч», плюс забирать часть задач оперативно-тактических ракет: склады, пункты управления, позиции ПВО, скопления техники в глубине. Официальное назначение 300-мм комплекса звучит сухо: поражение групповых целей на дальних подступах — живая сила, техника, артиллерия, тактические ракеты, зенитные комплексы, вертолёты на стоянках, узлы связи.

• Торнадо-Г / 9К51М — 122 мм, 40 направляющих, преемник «Града».
• Торнадо-С / 9К515 — 300 мм, до 12 направляющих, преемник «Смерча».
• 9А52-4 — более лёгкий 300-мм вариант на шасси КамАЗ-63501 с шестью трубами; его часто путают с полноценным «С».

Третий пункт держите отдельно. Это облегчённая пусковая с меньшим залпом и дальностью типичных снарядов «Смерча» около 90 км. Полный залп шестью трубами заявляли как такой, что накрывает до 32 га и идёт примерно за 20 секунд. У 12-трубного «С» перезарядка дольше: ракеты тяжелее и их больше.

Экипаж сократили: там, где на старом «Граде» возились пятеро, автоматика позволяет обходиться двумя–тремя. Наведение без выхода из кабины — не мелочь, потому что меньше людей под дронами и быстрее отход. Заявленные цифры для «С» — готовность к пуску до 3 минут, свёртывание после залпа около минуты. Верить этим минутам стоит осторожно: полигон и заминированная грунтовка под FPV — разные вселенные.

«Торнадо-Г»: что именно изменили в «Граде»

Внешне это всё ещё пакет из 40 труб 122 мм на грузовике. Шасси — «Урал-4320» или КамАЗ 6×6. Длина машины около 7,35 м, высота около 3,1 м, боевая масса порядка 14 тонн, скорость по шоссе до 85 км/ч, запас хода — до 650 км. Выглядит почти как БМ-21. И в этом главная ловушка для глаза.

На практике разбора фото из открытых источников самый простой признак новой машины — антенна спутниковой навигации на крыше кабины. На классическом «Граде» её нет. Вторая подсказка — аппаратура: АСУНО, приёмник спутниковых сигналов, электронная карта, топопривязка без вылазки с рулеткой. Баллистику машина считает сама. Координаты цели можно передать защищённым каналом, а не кричать по радио как в 1980-х.

• 40 направляющих калибра 122 мм, как у БМ-21.
• Новые осколочно-фугасные снаряды 9М538, 9М539, 9М541 — большая мощность по сравнению со старым «градом».
• Дальность с новыми ракетами — до 40 км; для старых 122-мм это было ближе к 20 км.
• Угол возвышения до 55°. Полный залп и одиночные пуски.
• Цикл управления огнём короче благодаря автоматике, а не «героизму» расчёта.

Про 90 км для 122-мм линейки иногда пишут в маркетинговых текстах. Подтверждённой боевой картины с такими выстрелами нет, поэтому эту цифру я держал бы в скобках. 40 км — уже серьёзно: дивизион выходит за пределы ответа многих гаубиц. Но это всё ещё площадный удар. Управляемых 122-мм ракет, как у HIMARS, здесь нет.

Украина в 2022-м захватывала брошенные машины этого типа с боекомплектом под Киевом. Отличить трофей помогали направляющие и «начинка», а не камуфляж. По наблюдениям, даже в здравых обсуждениях «Торнадо-Г» часто называют просто «Градом» — и формально почти не ошибаются. Это тот же класс, только с другим мозгом. Мозг дороже труб.

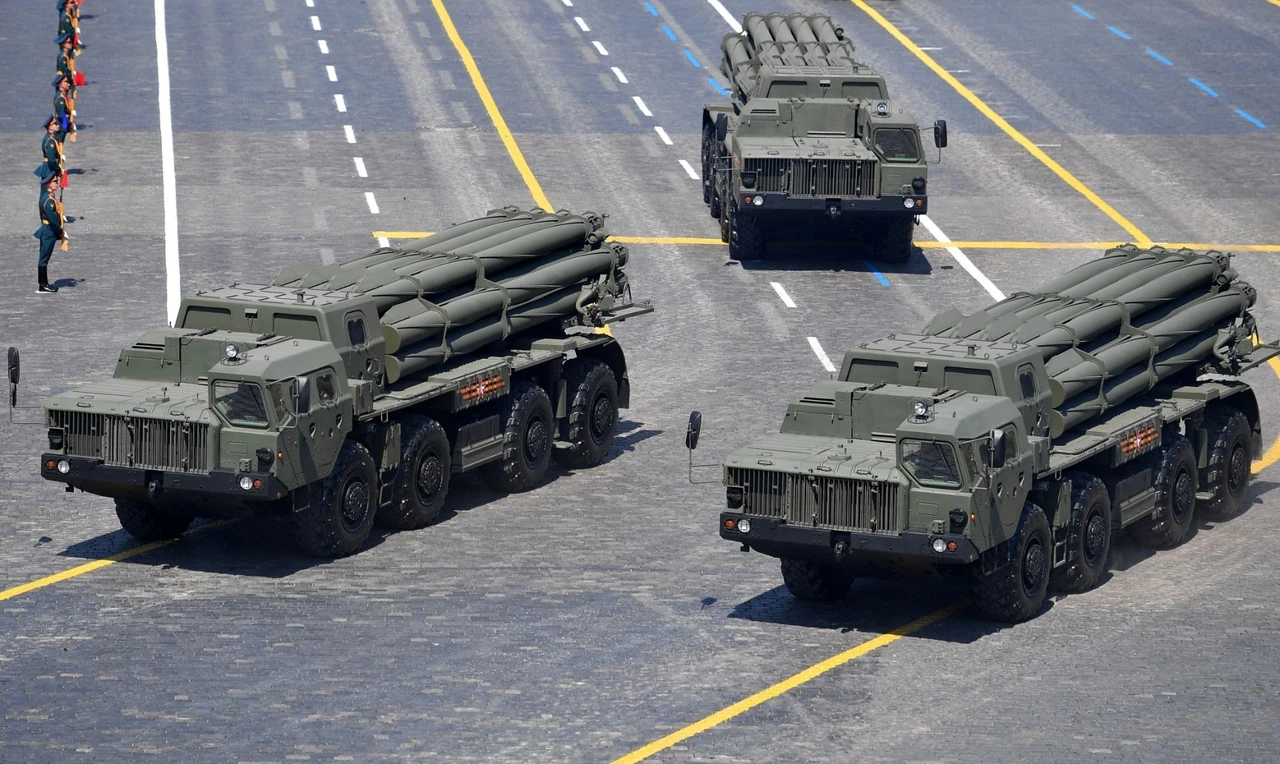

«Торнадо-С»: 300 мм и обещание 120 километров

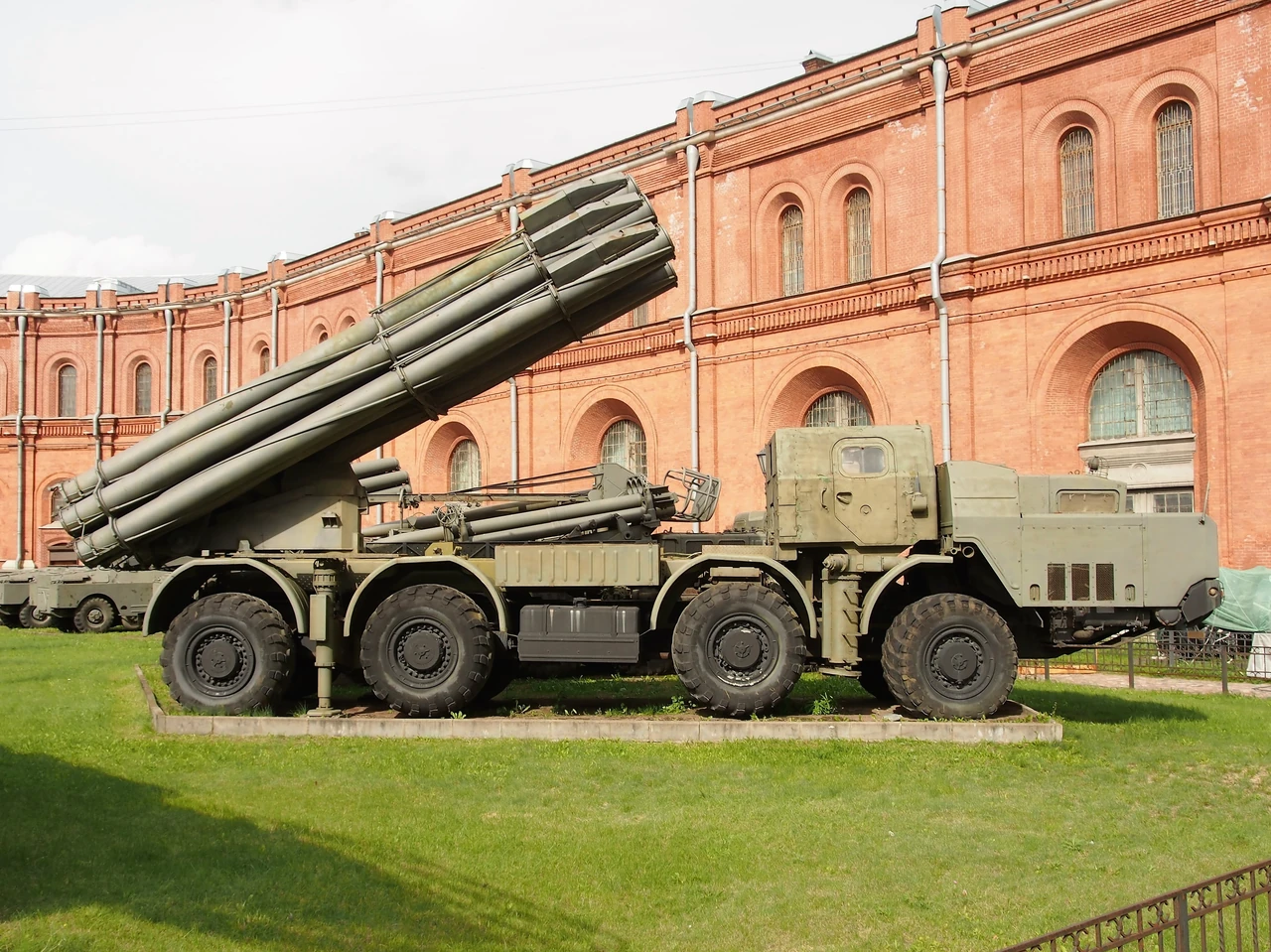

Вот здесь уже другая весовая категория: двенадцать труб по 300 мм, ракета весит свыше 800 кг. Залп одной машины с кассетной головной частью по открытым оценкам накрывает порядка 67 гектаров. Это не «ударить по окопу». Это снять с карты кусок логистики, если боеприпас кассетный и ветер не издевается над рассеиванием.

Корректируемые снаряды, о которых больше всего говорят: 9М542, 9М544, 9М549. Стабилизация — закручивание по направляющим и раскрытие оперения, коррекция — по углам тангажа и рыскания газодинамическими органами. Хвост крутится, а блок с аппаратурой и боевая часть держат ориентацию, чтобы не терять спутниковый сигнал. Каждая ракета в пакете может получить своё полётное задание — это уже не «все двенадцать туда, где дым».

Ракеты, которые стоит знать по имени

Цифры по 9М542/544/549 собраны из разбора украинского издания Militarnyi. Где-то в справочниках у 9М542 всплывает другая масса головной части — до 250 кг. Расхождение типично для закрытых номенклатур: производитель молчит, осколки говорят частично, таблицы копируют друг друга. Для понимания угрозы хватает даже более низкой оценки: 150 кг на 120 км — это уже не «градовская» шайба.

В номенклатуре есть ещё разведывательный 9М534: ракета около 815 кг выбрасывает БПЛА массой 40 кг, картинка до 70 км, минут 20 в воздухе. Идея красивая. Насколько она жива под плотным РЭБ — другой вопрос. В 2020-м испытывали 9М544 с ориентиром дальности до 200 км, но рабочей боевой цифрой остаётся 120. Defence Express ещё в 2021-м ставил эту систему рядом с «Ольхой-М» (до 130 км): по километрам это середина класса, не потолок.

Точность: что обещают и что видно по осколкам

Российская формула: точность в 15–20 раз выше, чем у снарядов «Смерча» с коррекцией на начальном участке; КВО — 0,3 % дальности. На 100 км лобовой расчёт даёт 300 м, и тогда реклама рассыпается. Поэтому 0,3 % логичнее читать как характеристику неуправляемого залпа. Другие оценки для управляемых — 5–15 м. Для головной части за 100 кг даже 30 м часто «достаточно», если цель — склад или батарея, а не дзот.

Осколки, которые находили в Украине, содержали гражданскую китайскую электронику и западную ПЛИС Altera Cyclone II в блоке навигации. Это не приговор. Так комплектуют полмира. Но это объясняет, почему санкции бьют по темпам и почему серийная точность может гулять от ракеты к ракете сильнее, чем в таблице.

Как это применяют против Украины

Первый боевой эпизод вне полигона россияне привязали к Сирии, декабрь 2017-го. Для нас важнее другое: первое подтверждение 300-мм «Торнадо-С» в Украине — март 2022-го, обстрел Покровска, идентификатор — остатки блока управления 9Б706. Далее Авдеевка, Красногоровка, Кривой Рог, другие города. Замечал, что после тех публикаций осколки 9Б706 стали для OSINT почти визитной карточкой: нашли блок — уже не «просто Смерч».

Тактика, которую система должна была бы любить, та же, что у всех современных РСЗВ: приехал, отстрелялся, ушёл. Заявленная минута на свёртывание к этому подталкивает, но на практике 12 тяжёлых ракет, большое шасси и отдельная машина перезарядки делают позицию жирной. Дроны видят пыль и пакет труб, радары — траектории. Если нет прикрытия от FPV, «отошёл на километр» уже не спасает.

1. Удар по городу или узлу логистики из глубины, чтобы не подставлять ствольную артиллерию.
2. Работа кассетой по площадям — техника на марше, позиции, открытые скопления.
3. Одиночные корректируемые пуски по точке, когда координат хватает, а пакет жалко.
4. Попытки играть роль ОТРК там, где не хватает «Искандеров».

Четвёртый пункт самый скользкий. Дальность 120 км формально заходит на поле оперативно-тактических ракет. Но ракета РСЗВ дешевле и проще баллистической, её легче сбить с курса, если глушат спутник. «Российский HIMARS» из этого получается только при наличии разведки, связи и дисциплины расхода боеприпасов. Без этого — дорогой «Смерч» с антенной.

«Торнадо-Г» остаётся рабочей лошадкой: 122-мм снарядов больше, машина дешевле, шасси привычное. Для линии соприкосновения это тот же «градовский» ужас, только расчёт целится быстрее. Для глубокого тыла страшнее «С». Именно его упоминали в комплексе мер по минским соглашениям как систему, которую должны были отвести от линии соприкосновения. Упоминание стало аргументом: откуда бы этой машине взяться на Донбассе, если бы её туда не привезли.

Сравнение: «Град», «Смерч», HIMARS, «Ольха»

Сравнивать всё со всем — любимая игра инфографик. Полезнее две оси: калибр и способ попадания. 122 мм против 227–300 мм. Площадь против точки. Модульная кассета против заряжания по одной ракете.

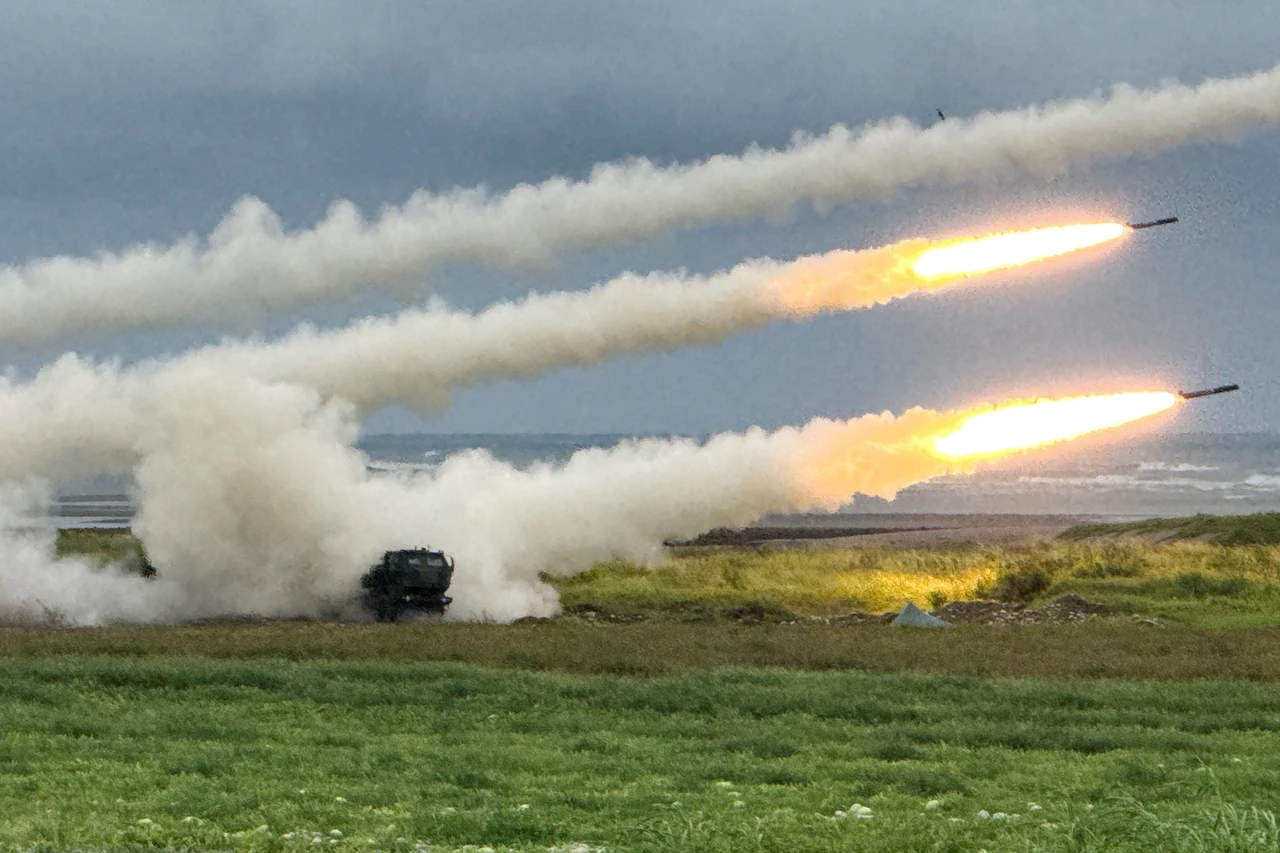

HIMARS выигрывает не «магией Америки», а логистикой выстрела. Шесть ракет в кассете, снял пустое, поставил полное, уехал. Машина легче, её прячут проще. Точность сидит в самом боеприпасе M31. ATACMS и PrSM — другой класс дальности, до них «Торнадо-С» не дотягивается, сколько бы ни писали про 200 км на испытаниях.

«Ольха-М» ближе как соперник: тот же 300 мм, та же идея коррекции, дальность даже чуть больше, боевая часть в открытых оценках около 170 кг против ~150 кг у 9М542. По модульности обе системы проигрывают китайским PHL-16 и израильскому Lynx, где один автомобиль ест несколько калибров. Модульность — не красивое слово. Это возможность сегодня возить 122 мм «на насыщение», завтра — 300 мм «на штаб».

• Против «Града» выигрыш «Торнадо-Г» — мозг и 40 км, не трубы.
• Против «Смерча» выигрыш «Торнадо-С» — корректируемые ракеты и более быстрое наведение.
• Против HIMARS проигрыш — перезарядка, мобильность, качество разведывательного контура.
• Против «Ольхи-М» — паритет по классу, разница в головах ракет и в том, кто их применяет.

Объявлять победителя смысла мало. РСЗВ живёт в связке «разведка — решение — удар — отход». Вырвать из неё пусковую и мерить только миллиметры — занятие для слайдов. HIMARS стал событием не потому, что 227 мм святее 300, а потому что координаты прилетали вовремя, а машина не стояла ждать вторую кассету под «Ланцетом».

Слабые места, о которых реклама молчит

Первое — время «второго выстрела». Пока HIMARS меняет контейнер, расчёт «Торнадо-С» возится с отдельными 800-килограммовыми ракетами и штатной заряжающей машиной. Открытые оценки для 300-мм линейки дают десятки минут. Насыщенное поле с разведывательными дронами эти минуты съедает.

Второе — размер: восемь колёс, высокий пакет труб, характерный профиль. Маскировать можно, сделать невидимым для коптера — нет. Третье — спутник. ГЛОНАСС и GPS глушат, инерциал ещё держит какую-то точность, но обещанные метры ползут в десятки, и кассетная головная часть снова становится «ковром». Для города это не смягчение, это другой вид беды.

1. Контрбатарейная борьба: траектория 300-мм ракеты — жирный след для радара.
2. FPV и барражирующие боеприпасы по пусковой и по 9Т255.
3. РЭБ по каналу навигации ракеты.
4. Дефицит качественных корректируемых ракет: неуправляемый залп возвращает систему в 1990-е.
5. Кассетные БЧ по гражданской застройке — военное преступление в чистом виде, не «тактический приём».

Пятый пункт не про технику, но без него текст был бы трусливым. Дальность 120 км означает, что расстояние от фронта уже не спасает районный центр, а кассета с сотнями элементов не умеет читать вывески. Именно поэтому в украинских материалах эту систему часто называют оружием террора, даже когда формально она «артиллерия дальней действия». Формулировка жёсткая — для Покровска и Авдеевки точная.

Автоматика не отменяет человеческого фактора. Кривые координаты, пропущенный метеорасчёт, пакет на перекосе — калькулятор честно посчитает глупость. Старый «Град» грешил тем же, только громче и ближе. Новая машина делает ту же ошибку дальше и дороже.

Как не путать системы, когда видите кадр или новость

Короткий практический фильтр, без мистики. Он спасает, когда в кадре только силуэт и подпись «вот торнадо».

• 40 тонких труб, кабина «Урала»/КамАЗа, антенна на крыше — вероятно «Торнадо-Г».
• 40 труб, антенны нет, старый «Урал» — обычный БМ-21, его до сих пор море.
• 12 толстых 300-мм труб на тяжёлом 8×8 — «Смерч» или «Торнадо-С»; внешне их легко спутать, разница в аппаратуре и ракетах.
• 6 труб 300 мм на КамАЗе — скорее 9А52-4, не полный «С».
• Осколки блока 9Б706, корректируемая 300-мм ракета — уже не «просто Смерч».

Для новостей другой фильтр. Пишут «торнадо» без буквы — спрашивайте калибр, потому что 122 мм и 300 мм живут в разных войнах: одна бьёт по переднему краю, вторая достаёт до логхабов. Пишут «аналог HIMARS» — смотрите, была ли это одиночная корректируемая ракета или площадный залп. Слова продают, трубы и головные части — нет.

Поиск «рсзв торнадо» смешивает экспортные буклеты, вики-таблицы и фронтовые сводки. Буклеты любят 200 км и «экипаж из двух человек». Сводки любят воронки. Правда сидит между ними: система опасна на 40 км в 122 мм и на заявленные 120 км в 300 мм, когда есть ракета с мозгом и координаты. Без этого — дорогой наследник советских пакетов.

Что из этого следует, если вы просто хотите ориентироваться

Держите три факта — и вы уже понимаете тему лучше половины заголовков. Первый: «Торнадо» — семья, не модель. Второй: «Г» — это более умный «Град» на 40 км, «С» — более умный «Смерч» с корректируемыми 300-мм ракетами до 120 км. Третий: сравнивать надо не с мемами, а с «Ольхой-М» и с тем, как именно стреляют — кассетой по площади или одной ракетой по точке.

Если в сводке всплывает это название, смотрите место удара. 30–40 км от линии — рабочая зона «Г». 80–120 км — зона «С», и тогда вопрос уже к ПВО, РЭБ и тому, была ли это кассета. Для гражданских в этой полосе смысл простой: знать укрытие и не снимать «дым на горизонте» вместо того, чтобы спуститься.

Техническую картину стоит сверять с украинской первичкой, а не с пересказами. Профильные редакции раскладывают номенклатуру ракет и не стесняются писать, где цифра рекламная.

Моя рабочая позиция такая. Недооценивать «Торнадо-С» опасно: 300 мм на 120 км с коррекцией — реальный инструмент удара по тылу. Переоценивать ещё опаснее для головы: без разведки и без качественных ракет это снова площадная артиллерия на большом шасси, которое хорошо горит. Смотрите калибр, смотрите тип головной части, смотрите, была ли одна ракета или пакет. И не давайте названию сделать за вас работу мозга.
